8丨10丨12丨14nch Bucket Wheel Mudderverk

snabba detaljer Tillämpliga industrier: Byggnadsarbeten, energi och gruvdrift Lokal serviceplats: Indonesien, Indien, Bangladesh, Nigeria Showroom Plats: Bangladesh, Nigeria Videoutgående inspektion: tillhandahålls Maskinprovningsrapport: Tillhandahålls Marknadsföringstyp: Het produkt 2021 Garanti för kärnkomponenter: 1 år Kärnkomponenter: PLC, motor, lager, växellåda, motor, tryckkärl, växel, pump Skick: Ny Typ: Bucket Wheel Mudderverk, demonterbar modulär struktur Muddringsdjup: 15 m, 15 m eller anpassad Djupgående: 1,0 cm Ursprungsort: Shandong, Kina Mått (max L*B*H): 32x7,5x2.0m Vikt (max): 174t Certifiering: ISO9001:2015, ISO14001:2015, CE Garanti: 1 år Service efter försäljning: Teknisk videosupport, gratis reservdelar, online

Detta mudderverk är, med undantag för kutterhuvudet, jämförbart med kuttersugmudderverket. Skophjulets rotationsyxa är vinkelrät mot fartygsyxan. Hjulet innehåller 10 – 14 öppna eller stängda skopor. På grund av drivningens konstruktion är hjulet svårt att byta ut och därför mindre universellt än kutsugmudderverket.

Användningsområdet är detsamma som kuttermudderverket med undantag för hårt berg. Detta mudderverk används ofta i områden med konstanta förhållanden, såsom havsbrytning.

Detta fartyg är ett mudderverk av liten skophjulstyp, med skophjulet som skär, krossar jord, bildar lera, och sedan med dieselmotordriven slampump suger och transporterar till den angivna platsen. Fartyget har bred anpassningsförmåga till jord och hög effektivitet. Lämplig för hård jord, såsom lera, grus, fin sand och allmänt silt. Slampump, skophjul är gjorda av högtemperaturbeständiga slipmaterial, skophjul, positioneringspållyftning, tvärgående vinsch, bryggvinsch är alla hydrauliska drivningar, det hydrauliska systemet styrs av en magnetväxelventil. Styrsystemet styrs centralt i kontrollrummet. Fartyget kan utrustas med ankarstång, vagn och andra anordningar. Fartygets skophjulsdrivanordning är smord med olja och oberoende placerad flytande tätningsring av metall.

Mudderverk för små skopor: skrovstorlek: 29.00 meter långt fartyg 12.00 meter brett typ 4.00 meter djupt

Grävdjup: 17 m

Urladdning: 2500 meter

Effekt: 1600 kubikmeter/timme

Slampumpsflöde: 8000 kubikmeter/timme

Huvudmotoreffekt: 2400 kW support, Fältinstallation, idrifttagning och utbildning, Fältunderhåll och reparationsservice

TB200 [8tum800m3/h]
Mudderverk LOA	20.0m
Skrovstorlek (Lx BxH)	13.0x5.2x1.5m
Huvudponton (LxBxH)	8.3x2.2x1.5m
Sidoponton (LxBxH)	11.0x1.5x1.5m
Strukturera	box-struktur
Huvudmotormärke och kraft	□Cummins 224kw
	□¨Jichai 220kw
	□¨Weichai 220kw
Hjälpmotormärke och kraft	Null
Hamngenerator	□Cummins 20kw
	□¨Jichai20kw
	□¨Weichai20kw
Total kraft	□Cummins 244kw
	□¨Jichai240kw
	□¨Weichai240kw
Muddringspump	Warman teknologi
Utloppsrör innerDia.	200 mm
Huvud	30m
Max. muddringsdjup	8m
Vattenflöde	800m3/h
Fasta ämnen och kapacitet	160m3/h
Urladdningsavstånd	800m
Skärhuvud Dia.	1300 mm
skophjulskraft	30kw
Förslag	1.1m
Förflyttning	65T
Hydrauliskt styrsystem	PLC Siemens
Dragkraft för stålrep[Lyftvinsch]*Antal	40KN*1
Dragkraft för stålrep[Traversingwinch) *Antal	40KN*2
Operationsrum	Ställbar stol
	Flyttbart sidofönster,
	luftkonditionering,
	PLC-system,
	signalljus och strålkastare
Totalvikt	50T
Total eldningsoljaförbrukning	34L/H

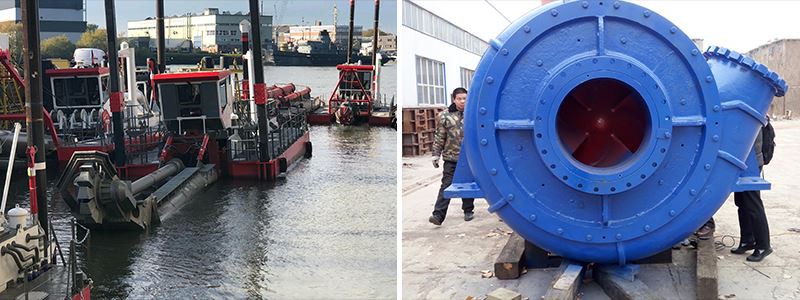

TB250 [10tum1000m3/h]
Mudderverk LOA	24.5m
Skrovstorlek (Lx BxH)	16.0x6.2x2.0m
Huvudponton (LxBxH)	11.6x2.2x2.0m
Sidoponton (LxBxH)	14.0x2.0x2.0m
Strukturera	box-struktur
Huvudmotormärke och kraft	□Cummins 298kw
	□¨Jichai 330kw
	□¨Weichai 294kw
Hjälpmotormärke och kraft	Null
Hamngenerator	□¨Cummins 20kw
	□¨Jichai20kw
	□¨Weichai20kw
Total kraft	þCummins 318kw
	□¨Jichai350kw
	□¨Weichai314kw
Muddringspump	Warman teknologi
Utloppsrör innerDia.	250 mm
Huvud	30m
Max. muddringsdjup	10m
Vattenflöde	1000m3/h
Fasta ämnen och kapacitet	200m3/h
Urladdningsavstånd	1000m
Skärhuvud Dia.	1300 mm
skophjulskraft	50kw
Förslag	1.2m
Förflyttning	98T
Hydrauliskt styrsystem	PLC Siemens
Dragkraft för stålrep[Lyftvinsch]*Antal	40KN*1
Dragkraft för stålrep[Traversingwinch) *Antal	40KN*2
Operationsrum	Ställbar stol
	Flyttbart sidofönster,
	luftkonditionering,
	PLC-system,
	signalljus och strålkastare
Totalvikt	60T
Total eldningsoljaförbrukning	45L/H

TB300 [12tum1500m3/h]
Mudderverk LOA	26.0m
Skrovstorlek (Lx BxH)	19.0x6.2x2.0m
Huvudponton (LxBxH)	11.6x2.2x2.0m
Sidoponton (LxBxH)	16.0x2.0x2.0m
Strukturera	box-struktur
Huvudmotormärke och kraft	□Cummins 522kw
	□¨Jichai 450kw
	□¨Weichai 515kw
Hjälpmotormärke och kraft	Null
Hamngenerator	□¨Cummins 20kw
	□¨Jichai20kw
	□¨Weichai20kw
Total kraft	□Cummins 542kw
	□¨Jichai470kw
	□¨Weichai535kw
Muddringspump	Warman teknologi
Utloppsrör innerDia.	300 mm
Huvud	40m
Max. muddringsdjup	10m
Vattenflöde	1500m3/h
Fasta ämnen och kapacitet	300m3/h
Urladdningsavstånd	1200m
Skärhuvud Dia.	1350 mm
skophjulskraft	60kw
Förslag	1.3m
Förflyttning	116T
Hydrauliskt styrsystem	PLC Siemens
Dragkraft för stålrep[Lyftvinsch]*Antal	50KN*1
Dragkraft för stålrep[Traversingwinch) *Antal	50KN*2
Operationsrum	Ställbar stol
	Flyttbart sidofönster,
	luftkonditionering,
	PLC-system,
	signalljus och strålkastare
Totalvikt	70T
Total eldningsoljaförbrukning	78L/H

TB350 [14tum2000m3/h]
Mudderverk LOA	32.0m
Skrovstorlek (Lx BxH)	19.0x7.5x2.0m
Huvudponton (LxBxH)	13.8x3.5x2.0m
Sidoponton (LxBxH)	19.0x2.0x2.0m
Strukturera	box-struktur
Huvudmotormärke och kraft	□Cummins 477kw
	□¨Jichai 540kw
	□¨Weichai 478kw
Hjälpmotormärke och kraft	□¨Cummins 224kw
	□¨Jichai220kw
	¨Weichai 220kw
Hamngenerator	□¨Cummins 30kw
	□¨Jichai30kw
	□¨Weichai30kw
Total kraft	□Cummins 731kw
	□¨Jichai790kw
	□¨Weichai728kw
Muddringspump	Warman teknologi
Utloppsrör innerDia.	350 mm
Huvud	45m
Max. muddringsdjup	12m
Vattenflöde	2000m3/h
Fasta ämnen och kapacitet	400m3/h
Urladdningsavstånd	1500m
Skärhuvud Dia.	1450 mm
skophjulskraft	70kw
Förslag	1.4m
Förflyttning	174T
Hydrauliskt styrsystem	PLC Siemens
Dragkraft för stålrep[Lyftvinsch]*Antal	80KN*1
Dragkraft för stålrep[Traversingwinch) *Antal	80KN*2
Operationsrum	Ställbar stol
	Flyttbart sidofönster,
	luftkonditionering,
	PLC-system,
	signalljus och strålkastare
Totalvikt	90T
Total eldningsoljaförbrukning	105L/H

Produktnamn: Bucket Wheel Dredger

Motormärke: Cummins CAT Weichai Jichai etc.

Färg: enligt kundens önskemål

Max muddringskapacitet: 2000m3/h

Urladdningssträcka: 1500m eller mer med boosterpump

Användning: muddring, avsyltning, flodmuddring, hamnfördjupning, landåtervinning...

service: bra service efter försäljning

kvalitet: bästa kvalitet i Kina fabrik

FUNKTIONER
1. Enmansoperation.

Ser.	Modell	Pump	Muddring	Mått	Sug/Utlopp	Motor(er)
		Kapacitet	Djup		Pipe Dia.	Kraft
1	-TB200	500m3/h	1-8m	21*4.8*1.4m	250/200 mm	224kw
2	-TB250	800m3/h	1-10m	25*5.2*1.6m	300/250 mm	336kw
3	-TB300	1200m3/h	1-12m	27*5.4*1.6m	350/300 mm	559kw
4	-TB400	2200m3/h	1-14m	33*6.4*1.8m	400/400 mm	746kw
5	-TB450	3000m3/h	1.5-15m	38*7.3*2.0m	500/450 mm	895kw
6	-TB500	3500m3/h	1.5-16m	40*7.8*2.0m	600/500 mm	1231kw
7	-TB550	4500m3/h	1.5-18m	44*8.8*2.2m	650/550 mm	1690kw
8	-TB600	6000m3/h	1.5-20m	48*9.0*2.4m	700/600 mm	2190kw

2. Nytt mycket effektivt fräsdrivsystem

3. Pålitligt hydraulsystem.
4. Färskvattenkylningssystem
5. Helt monterad och helt testad före leverans.
6. Mycket enkel och snabb montering med erfarna ingenjörer.
7. Standarddesign, tillåter korta leveranstider.
8. Standardreservdelar tillgängliga från lager.

10. Tillvalsutrustning tillgänglig.

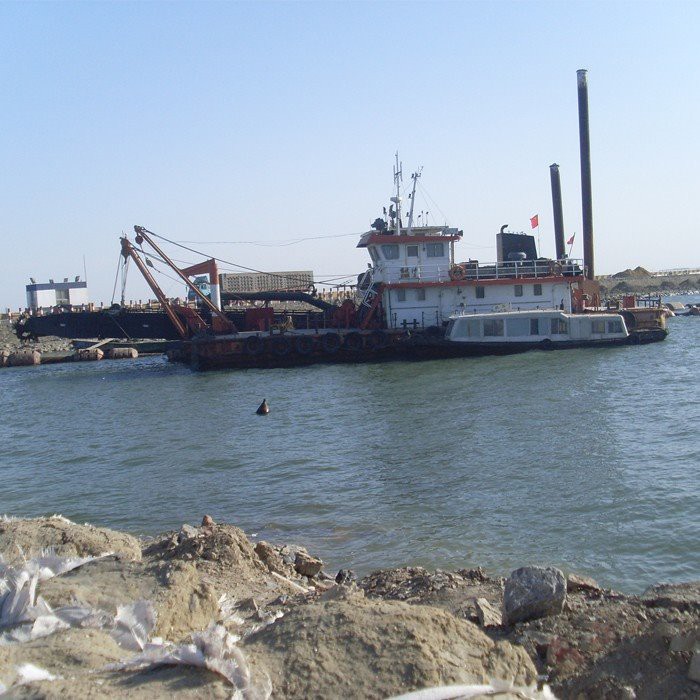

8-tums mudderverk för skopor, 10-tums mudderverk med skov, 12-tums mudderverk för skopor

Skopa hjul skärningsmetoden och kedjan skopan muddring skopa liknande, kombinerar fördelarna med kedjan skopa och brotsch två enheter. Hjulgrävningsanordning för skopor består huvudsakligen av roterande skovelhjul, drivaxel av rullagertyp, slambehållare av stål och lersugrör och andra huvudkomponenter. Det roterande skophjulet består av ett antal bottenlösa skopor av stål och två förbränningsringar som svetsar till en helhet; Sidan på lerskopan utan botten är utrustad med ett löstagbart slitstarkt blad, så att bladet enkelt kan bytas ut efter slitage. Rotationsriktningen för den roterande skophjulsgrävmaskinen är längsgående, driven av ett antal låghastighets, högt vridmoment, radiella kolvhydraulikmotorer (eller motorer). Den fasta typen roterar inte av lerskopan, är installerad i det interna roterande skovelhjulet, användningen av stålsvetskonstruktion, i sina lätta att bära delar, men också utrustad med en utbytbar anti-nötningsplatta.

När skophjulet gräver ut sedimentet i undervattensjordskiktet roterar skophjulet. När den nedre lerhinken vrids till den nedre delen grävs jordlagrets sediment upp och lastas i lerhinken. När den bottenlösa skopan fortsätter att rotera den övre delen, passerar det muddrade sedimentet som finns i skopan genom öppningen i den nedre änden av skopan (bottenlösa), och tvingas tömmas ut i den fasta skopan mellan två roterande ringar genom verkan av en fast skrapa. På så sätt kan den få varje roterande bottenlösa behållare att gräva ut och transportera sediment, nästan allt kan hällas i dess fasta behållare, blandningen av sediment och vatten genom behållaren in i sugsugröret och slutligen sugs upp av lerpumpen. Auktoritativ statistik baserad på praktiska effekter , vid grävning av hård jord har skovelhjulet ett produktivitetsförhållande på 2:1 till 3:1 jämfört med de grundläggande brotscharna, och lerkoncentrationen kan nå 30 till 33 procent, medan de allmänna brotscharna bara är ca. 15 procent.

Skophjul och allmän brotsch jämfört med följande fördelar:

(1) skophjulet har ingen skopbotten, gruvprestanda är bra, skophjulets skärkraft är större än skördemaskinen, lämplig för att gräva hård jord och tät sand, och för alla typer av jord, kan erhålla kontinuerlig hög koncentration av produktionen.

(2) skophjulets muddring är bättre, skophjulets läckage är mindre.

(3) en skrapa är installerad på skophjulet, som kan innehålla resterande smuts som fastnat på skopkroppen i sugkammaren.

(4) Muddringen påverkas inte av förändringen av svängriktningen och kan kontinuerligt och effektivt grävas ut, och lerskärningsriktningen är alltid nedifrån och upp.

(5) i muddringsoperationen smidig drift, vibrationer och buller är mycket små.

(6) den totala installerade effekten kan minskas jämfört med den allmänna kuttersugmudderaren.

1. Kapaciteten på produktionen per timme?

2. Max. djup och flytgödselkoncentration?

3. Urladdningsavstånd och storleken på materialet?
